שלום, אני Silas Huang, מייסד Shanghai HOYO Industries Co., Ltd עם יותר מ-20 שנות ניסיון בתעשיית קו הייצור של סלילי מתכת-ל-אורך, החברה שלנו גדלה והפכה לאחת מהיצרניות המקצועיות המובילות בסין של קווי סליל מתכת חתוכים-ל-אורך. כיום, אנו מתמקדים במתן ללקוחות גלובליים פתרונות מלאים של קווי חיתוך ועיבוד מתכת.

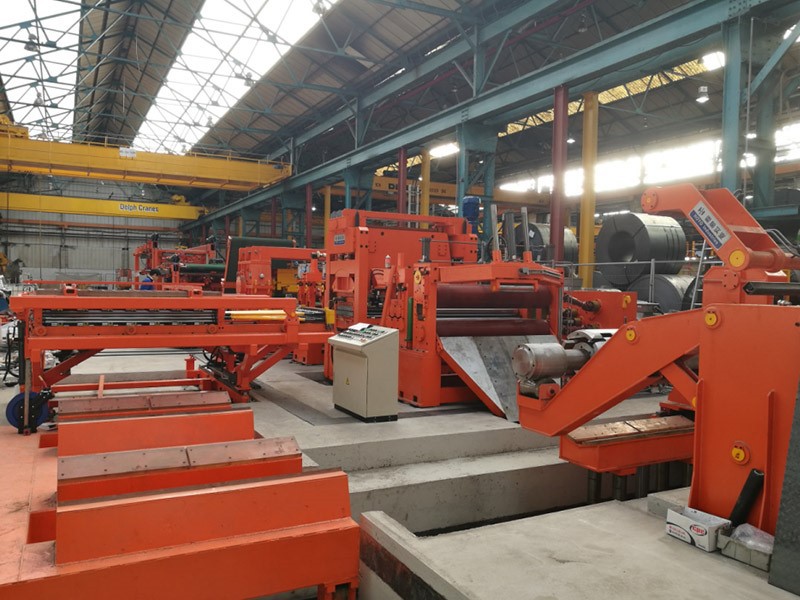

כיחידת הליבה של קו הייצור, מכונת פילוס סליל ממלאת תפקיד מרכזי, כאשר הביצועים שלה משפיעים ישירות על איכות המוצר המוגמר. כאן, אנו מתארים בקצרה את עיקרון הפעולה שלו ואת הפרמטרים העיקריים להתאמה.
מה התפקיד העיקרי של מכונת הרמה?
בקו סליל חתוך-ל-קו אורך, תפקידה העיקרי של מכונת הרמה הוא לשטח את סליל המתכת ולשחרר במלואו את הלחץ הפנימי שלו. ללא פילוס מתאים, הלחץ הפנימי עלול להתפזר מחדש במהלך תהליכים במורד הזרם כגון חיתוך לייזר, ניקוב או ריתוך, מה שעלול לגרום ליריעה לפתח גלי קצה, עיוות או עיוות, מה שיוביל בסופו של דבר לסטיות ממדים בחלקים המוגמרים.
עקרון העבודה העיקרי של מכונת פילוס רולר
1. כיפוף חוזר דרך רולים מרובים
סליל המתכת עובר דרך סדרה של גלילי פילוס המסודרים במצבים עליונים ותחתונים לסירוגין. כאשר הסדין עובר דרך כל זוג גלילים, הוא מכופף שוב ושוב בכיוון ההפוך. עוצמת הכיפוף פוחתת בהדרגה מצד הכניסה לצד היציאה, ויוצרת תבנית הדומה לגל סינוס המתחכך בהדרגה.
2. תשואה מתקדמת
תחת מומנט כיפוף מספיק, השכבות החיצוניות של המתכת עולות תחילה על חוזק התפוקה שלהן ונכנסות לאזור העיוות הפלסטי, בעוד השכבות הפנימיות נשארות בטווח האלסטי.
3. התאוששות אלסטית למצב ניטרלי
כאשר הסדין יוצא מהגלגלת הסופית, נותרת רק שכבה אלסטית דקה מאוד המסוגלת לקפוץ חזרה. האזורים שעברו דפורמציה פלסטית אינם מתאוששים עוד. כתוצאה מכך, הלחץ השיורי על פני כל הסדין מופץ מחדש ביעילות ומתיישר, ומשאיר את הסדין שטוח בצורתו הכוללת.
פרמטרים מתכווננים של מפתח מכונת פילוס סליל
הפחתה (חדירת גלגול)
הגדרת ההפחתה נקבעת על סמך עובי החומר וחוזק התפוקה. גלילי הכניסה בדרך כלל מפעילים הפחתה גדולה יותר כדי לחסל גלים גדולים, בעוד שהגלילים הבאים מקטינים בהדרגה את ההפחתה עבור פילוס עדין. אם ההפחתה קטנה מדי, אפקט הפילוס לא יהיה מספיק; אם הוא גדול מדי, הוא עלול לגרום לסימני גלגול או גליות משנית.
גובה גליל (מרווח גליל)
המרווח בין הגלילים חייב להתאים לעובי החומר. מרווח גליל קטן יותר מביא לרדיוס כיפוף קטן יותר ומשפר את יכולת המכונה לתקן גלי עדין. התאמת גובה הגלגול היא אפוא שיטה מרכזית לפתרון פגמי גלים.
בקרת מתח
המתח בין הפותח למנעול חייב להישאר יציב ומאוזן כראוי. לדוגמה, ניתן לחשב את מתח היחידה ב- uncoiler בכ-25 MPa, עם טווח התאמה נשלט בתוך ±15%. מתח יציב עוזר למנוע סטיית גיליון ועיוות במהלך העיבוד.
מהירות פעולה
לוחות עבים דורשים מהירויות נמוכות יותר עם מומנט גבוה יותר, בעוד חומרים דקים יותר יכולים לפעול במהירויות גבוהות יותר. יש לתאם את מהירות הפעולה עם פרמטרים אחרים כגון מתח והפחתת גלגול.
ניהול טמפרטורה
יש לשלוט על הטמפרטורה של סליל הפלדה לפני הכניסה למכונה מתחת ל-40 מעלות, עם מקסימום שלא יעלה על 70 מעלות, כדי למנוע פגמים בצורת לוח.
הנחיות תפעול ותחזוקה
בדיקת-טרום טעינה
לפני הזנת חומר לקו, בדוק את משטח הגיליון כדי לוודא שאין חפצים זרים כגון סרט הדבקה, רצועות אריזה או פסולת אחרת שעלולה לגרום נזק לגלילי הרמה.
מצב משטח גליל
גלילי העבודה צריכים להיות נקיים מפגמים כגון סימני חריטה, שריטות או הצטברות חומרים. הפרש הקוטר בין גלילי העבודה העליונים והתחתונים צריך להישמר בטווח של 0.02 מ"מ. נקה את משטחי הגליל באופן קבוע והחל סיכה מתאימה כדי למנוע הצטברות פסולת שעלולה לגרום לסימני לחץ על הסדין.
בדיקה והחלפה שוטפת
השתמש במדדי חשיש כדי לבדוק מעת לעת את עקביות מרווח הגלגול. אם הבלאי של גליל בודד עולה על 0.05 מ"מ, יש להחליפו או לשפץ אותו מיד. כאשר לוח הזמנים של הייצור משתנה (למשל מעבר מרצועות צרות לחומר רחב יותר), יש להחליף בהתאם גם את גלילי העבודה.
תחזוקת כיבוי
אם המכונה תושבת למשך יותר מ-8 שעות, יש להרים את מכלול הגליל העליון כדי למנוע מהגלילים להישאר בלחץ קבוע, מה שעלול להוביל לעיוות לאורך זמן.
כיצד לוודא שהסליל שלך מפולס כהלכה
ישר + מד מישוש
שיטה מסורתית אך אינטואיטיבית לבדיקת שטוחות.
I-יחידת סריקת לייזר
מערכת זו ממירה את הנקודות הגבוהות והנמוכות על פני כל הגיליון למפת מתאר מקודדת בצבע-, והופכת כל עיוות או אי אחידות לעין באופן מיידי.
אנו משתמשים ביחידת בדיקה המצוידת בטכנולוגיית סריקת לייזר משולבת המסוגלת לצבור-דיוק נתונים גבוה ופלט חזותי-בזמן אמת. בהשוואה לשיטת מדידת היישור והמישוש המסורתית, פתרון זה מאפשר הערכת שטוחות המשטח-מהירה ומלאה של לוחות פלדה תוך הפחתת מדידה ידנית.
מנתח מתח רנטגן-
מכשיר זה מודד עיוות סריג פני השטח ומספק קריאה כמותית של רמת הלחץ שנותרה.
בהתבסס על העיקרון של עקיפה של קרני רנטגן, המנתח מזהה שינויים במרווח של סריג הגביש של החומר כדי לקבוע את מצב המתח. הוא יכול למדוד במהירות מתח שיורי הן על פני השטח והן על שכבות-קרוב לפני השטח. בשילוב עם טכנולוגיות כגון סריקת לייזר, הוא מספק נתוני מתח רציפים ומדויקים עבור מכונות פילוס סליל. זה מאפשר למהנדסים להתאים באופן דינמי פרמטרים של פילוס, ולמנוע -פילוס יתר שעלול לגרום לסימני גלגול או מיקרו-סדקים, תוך שיפור איכות המוצר ויעילות הייצור.
תפיסות שגויות נפוצות: פילוס סליל ≠ פשוט השטחת הסליל
"ככל שהופעל יותר לחץ, כך ייטב."
עיוות פלסטי מוגזם עלול להשאיר סימני גלגול על פני השטח ואף להוביל למיקרו-סדקים.
"פלס את זה פעם אחת וזה טוב לנצח."
לאחר תהליכים כגון ריתוך-בטמפרטורה גבוהה או חיתוך נוסף, מתחים פנימיים יכולים להופיע מחדש, מה שמחייב פילוס משני.
"סדינים דקים לא צריכים פילוס."
למרות שלחומרים דקים יש בדרך כלל מתח שיורי נמוך יותר, אפילו 0.5 מ"מ של עיוות קצה יכול להספיק כדי לגרום לדחיית חלקים בתהליכים מדויקים כגון חיתוך לייזר.
אם תרצה ללמוד עוד על Coil Leveler או לדון בצרכי יישום ספציפיים, אל תהסס לפנות אלי בדוא"ל או על ידי סריקת קוד ה-QR. אשמח לספק לך פתרון אחד- המותאם לדרישות שלך.
האמור לעיל הוא הסקירה והניתוח שלי של פלס הסליל. זה לא פשוט "מכונת רידוד", אלא "מחדש מתח". באמצעות כיפוף מבוקר במדויק וקפיצה לאחור שניתן למדידה, הוא מפיץ מחדש בהדרגה את הלחץ הפנימי הבלתי נראה בתוך המתכת, ומחליק את מפת הלחץ הנסתרת צעד אחר צעד. זה יוצר משטח שטוח אמיתי "אפס-קו בסיס", המספק בסיס יציב לכל תהליך במורד הזרם-בין אם חיתוך, כיפוף או ריתוך.
